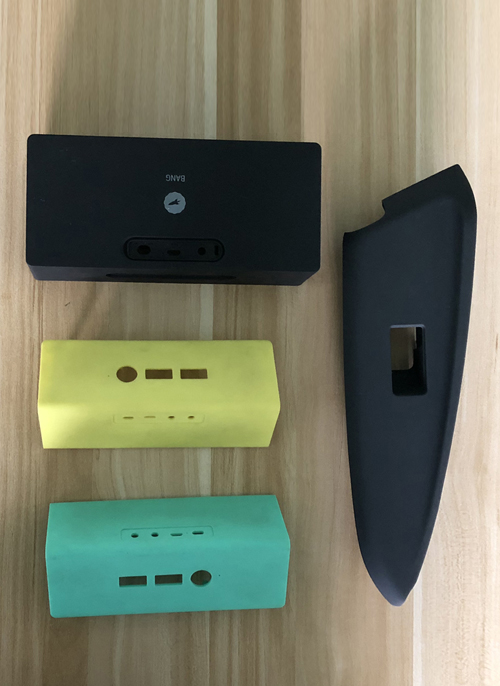

音响、汽车内饰件产品系列（水性塑胶弹性涂料）
水性塑胶弹性涂料产品性能
| 检测项目 | 检测结果 |
| 硬度 | 三菱铅笔（HB）用1kg力划过漆膜，漆膜表面无破坏 |
| 耐醇性 | 500g力2S/次的速度测试（99.7％的酒精）见底前次数100次-500次 |
| RCA | 175g力2S/次的速度测试见底前次数大于50次 |
| 冷热循环 | -20℃及70℃间隔性12小时循环一次，24小时无变化 |
| 耐盐雾性 | 5％Nacl 35℃下 48小时无变化 |
| 泡水测试 | 自来水常温浸泡240小时后取出晾干观察，漆膜无发白，无变色、无起泡、无脱漆异常 |
| 耐水煮 | 用电热恒温水槽80℃×60min后颜色无明显变色，漆膜无脱落，起泡 |
| 抗紫外老化测试 | 用老化试验机测试60小时后颜色无明显变色，漆膜无脱落、起泡等异常 |
| 弯折测试 | 普通挛折90°，帽沿弯折180°，涂层无开裂，脱落 |
1、施工流程：（ABS、PC、ABS+PC）用无水乙醇除尘、除油 → 喷底漆（单组份或双组份） →70℃±10℃×30min → 喷弹性涂料 → 70℃±10℃，120-180min → 成品
2、喷枪设备：2.1 喷枪口径需用1.5或1.8口径；2.2 机器臂喷枪调节阀用R4；2.3 出油管尺寸用16mm
